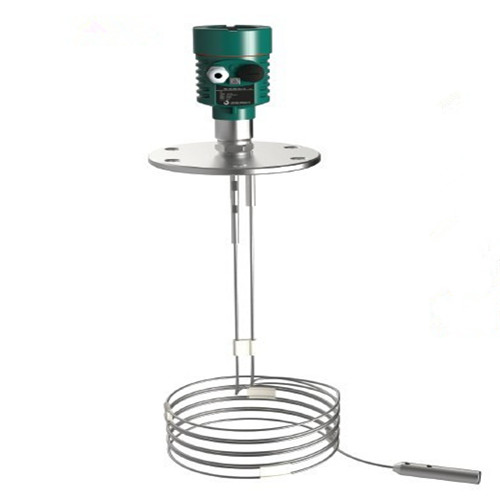

HJRD33导波雷达料位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，利用雷达原理、数字信号处理技术和快速傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点。
HJRD33导波雷达料位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
HJRD33导波雷达料位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达料位计技术参数:
应 用：液体、固体粉料
测量范围：30米
过程连接：法兰
过程温度：-40~250℃
过程压力：-0.1~2MPa
精 度：±3mm
频率范围：100MHZ-1.8GHZ
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART（两线）
应 用：液体、固体粉料
测量范围：30米
过程连接：法兰
过程温度：-40~250℃
过程压力：-0.1~2MPa
精 度：±3mm
频率范围：100MHZ-1.8GHZ
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART（两线）
导波雷达料位计产品选型表：
|
仪表型号 探头类型 量程 材质
HJRD33 6mm双缆式探头 30000mm 不锈钢
|
|
HJRD33-防爆
|
|
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
|
|
HJRD33-过程连接/材料
|
|
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 特殊约定
|
|
HJRD33-密封温度
|
|
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
|
|
HJRD33-电子单元
|
|
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
|
|
HJRD33-外壳/防护等级/天线防护等级
|
|
P 塑料 /IP65
L 铝 /IP67
|
|
HJRD33-电缆接口
|
|
M M20*1.5
N ½"NPT
|
|
HJRD33-编程/显示
|
|
V 带
X 不带
|
|
HJRD33-量程（mm）
|
|
备注：
|
