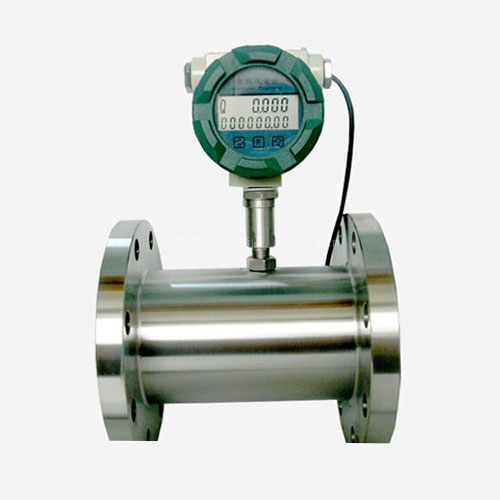

HJ-LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是液体流量理想的流量计。流量计具有结构简单、精度高、安装维修使用方便等等用途；
二、涡轮流量计产品特点：
1、传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能；
2、结构简单、牢固以及拆装方便；
3、测量范围宽，下限流速低；
4、压力损失小，重复性好，精度高，叶轮具有防腐功能；
5、具有较高的抗电磁干扰和抗振动能力；
三、涡轮流量计工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数由校验单给出。
Q——流体的瞬时流量（工作状态下）[m3/h]或[1/L]为单位
3600——换算系数；
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量；
涡轮流量计主要技术性能：
公称通径：（4～200）mm基本参数见表一；
介质温度：（-20～80）℃、（-20～120）℃；
环境温度：（-20～55）℃；
准 确 度：±0.2%、±0.5%、±1%；
介质温度：-20-120 ℃；环境温度：(-20～55) ℃；
供电电源：电池3.2V10AH锂电池供电，可连续使用4年以上；
显示方式：现场显示，高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）所有有效数据掉电后保持10年不丢；
本体材质：304、(316L)；
叶轮材质：2Cr13（镀钛处理、双相钢）；
轴承材质：硬质合金；
连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；
法兰标准：国家标准；
工作压力：1.6～2.5MPa(10-25MPa高压需定做加工)；
防护等级：IP65；防爆等级：ExdIIBT6。
